1. Cấu trúc và ý nghĩa mã model

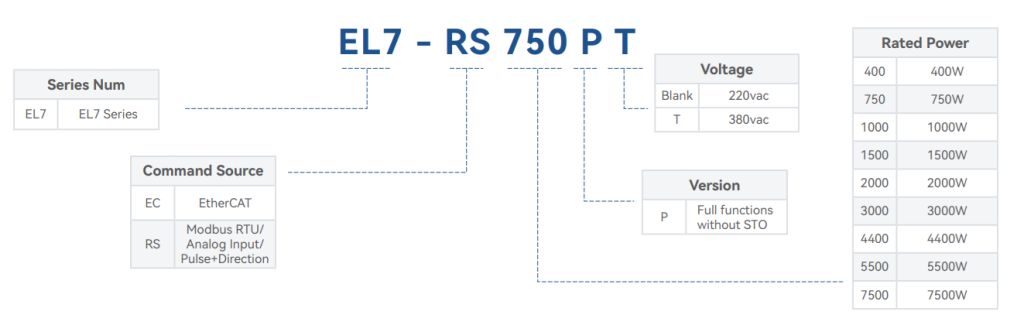

Mã ký hiệu của dòng servo này được chia làm 5 phần chính dựa trên ví dụ cụ thể EL7 – RS 750 P T:

• EL7 (Series Num): Ký hiệu dòng sản phẩm (EL7 Series).

• RS (Command Source): Nguồn lệnh điều khiển. Ký hiệu RS nghĩa là driver hỗ trợ các phương thức truyền thông/điều khiển đa năng bao gồm: Modbus RTU / Analog Input (Tín hiệu tương tự) / Pulse+Direction (Xung + Hướng). (Lưu ý: Nếu ký hiệu là EC thì mới là dòng chạy EtherCAT).

• 750 (Rated Power): Công suất định mức của bộ Servo. Ví dụ: 750 tương ứng với công suất 750W. Các mức công suất khác bao gồm: 400 (400W), 1000 (1000W), 1500 (1500W), 2000 (2000W), 3000 (3000W), 4400 (4400W), 5500 (5500W), 7500 (7500W).

• P (Version): Phiên bản phần cứng/phần mềm. Chữ P biểu thị phiên bản: Đầy đủ chức năng nhưng không có STO (Full functions without STO – Safe Torque Off).

• T (Voltage): Điện áp đầu vào.

  • Để trống (Blank): Sử dụng nguồn điện 220VAC.

  • Ký hiệu T: Sử dụng nguồn điện 380VAC.

2. Thông số kỹ thuật chi tiết dòng EL7-RS

Dòng EL7-RS được chia thành 2 nhóm chính dựa theo cấp điện áp nguồn cấp:

Nhóm 1: Nguồn cấp 1 pha / 3 pha 200-240VAC, 50/60Hz

Các model thuộc nhóm này sử dụng điện áp 220V (mã model kết thúc bằng chữ P, không có chữ T).

Nhóm 2: Nguồn cấp 3 pha 380-440VAC, 50/60Hz

Các model thuộc nhóm này sử dụng điện áp công nghiệp 380V (mã model kết thúc bằng chữ PT).
