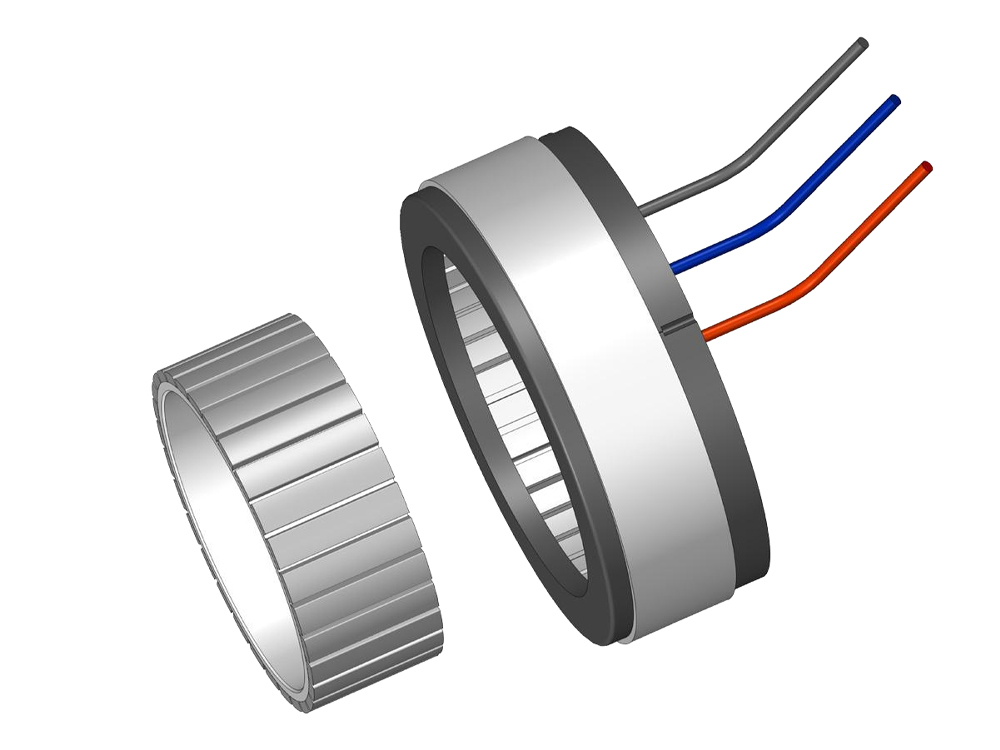

Động cơ không khung Frameless Motor Leadshine

Ưu Điểm Sản Phẩm

  • Công suất & Mô-men xoắn cao hơn (Higher Power & Torque):

    • Mô-men xoắn và công suất cao hơn 15% so với các thương hiệu khác, đáp ứng tải trọng lên đến 25kg.

  • Kích thước siêu nhỏ gọn (Mini Size):

    • Trọng lượng: Trọng lượng tối thiểu chỉ từ 50g.

    • Kích thước: Kích thước nhỏ nhất chỉ 25mm.

  • Độ tin cậy cao (Reliable):

    • Sử dụng công nghệ đóng gói nhựa resin tiên tiến (advanced resin encapsulation), giúp động cơ đạt hiệu suất tối ưu cùng khả năng tản nhiệt tuyệt vời.

  • Tùy chọn kết hợp đa dạng (Multiple Matches):

    • Khả năng tùy chỉnh: Đạt chuẩn và đáp ứng linh hoạt các yêu cầu tùy biến nâng cao từ khách hàng.

    • Tùy chọn linh kiện: Tùy chọn tích hợp cảm biến Hall, cảm biến nhiệt độ và dây dẫn.

    • Đa dạng ứng dụng: Phù hợp cho mọi ứng dụng chịu tải lên đến 25kg.

Giải Pháp Sản Phẩm

A. Cánh Tay Robot 6 Trục

  • Bộ điều khiển: Sử dụng bộ điều khiển servo thu nhỏ dòng ELD3 series mini EtherCAT servo drive, hỗ trợ điều khiển vòng kín hoàn toàn (full closed loop) với 2 encoder tuyệt đối đa vòng (ABZ, Tamagawa, BiSS-C).

  • Động cơ FM Series: Động cơ không khung FM có mô-men xoắn và tốc độ quay cao, sở hữu 7 kích thước mặt bích (flange sizes) khác nhau.

  • An toàn: Tích hợp sẵn các tính năng an toàn cao cấp như Ngắt Mô-men xoắn An toàn (Safe Torque Off – STO) và Mạch nguồn Logic (Logic Power Circuit).

  • Tùy biến: Dòng bộ điều khiển servo có thể tùy chỉnh dạng CD series.

B. Ngành Sản Xuất Bán Dẫn

  • Dòng bộ điều khiển ELD3 series có thể kết hợp linh hoạt với cuộn dây tĩnh (voice coil), động cơ tuyến tính (linear) và động cơ truyền động trực tiếp (direct drive motors).

  • Bộ điều khiển servo kích thước bằng lòng bàn tay giúp tiết kiệm tối đa không gian lắp đặt.

  • Khả năng đáp ứng nhanh, độ chính xác cao cùng tính năng triệt tiêu độ rung hiệu quả trên mọi dải tần số.

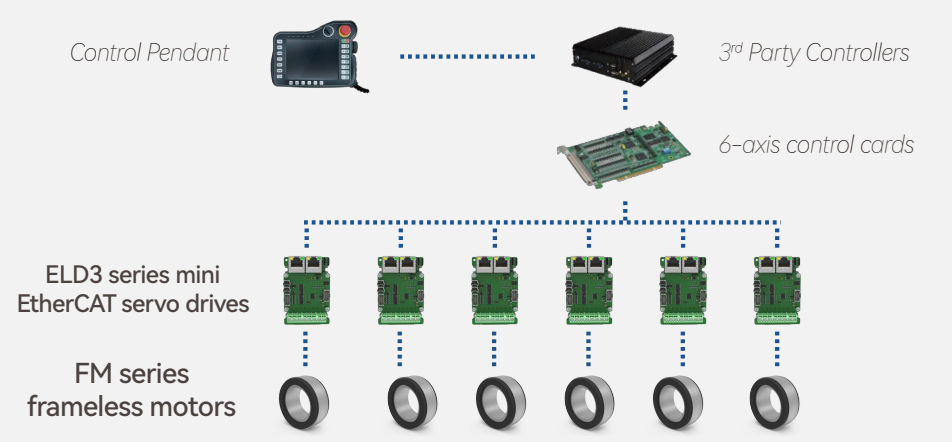

Sơ Đồ Hệ Thống Kết Nối

  1. Giao diện điều khiển: Bảng điều khiển (Control Pendant) / Bộ điều khiển bên thứ 3 (3rd Party Controllers).

  2. Xử lý tín hiệu: Card điều khiển 6 trục (6-axis control cards).

  3. Thực thi truyền động: 6 bộ điều khiển ELD3 series mini EtherCAT servo drives kết nối đồng bộ với 6 động cơ không khung FM series frameless motors.

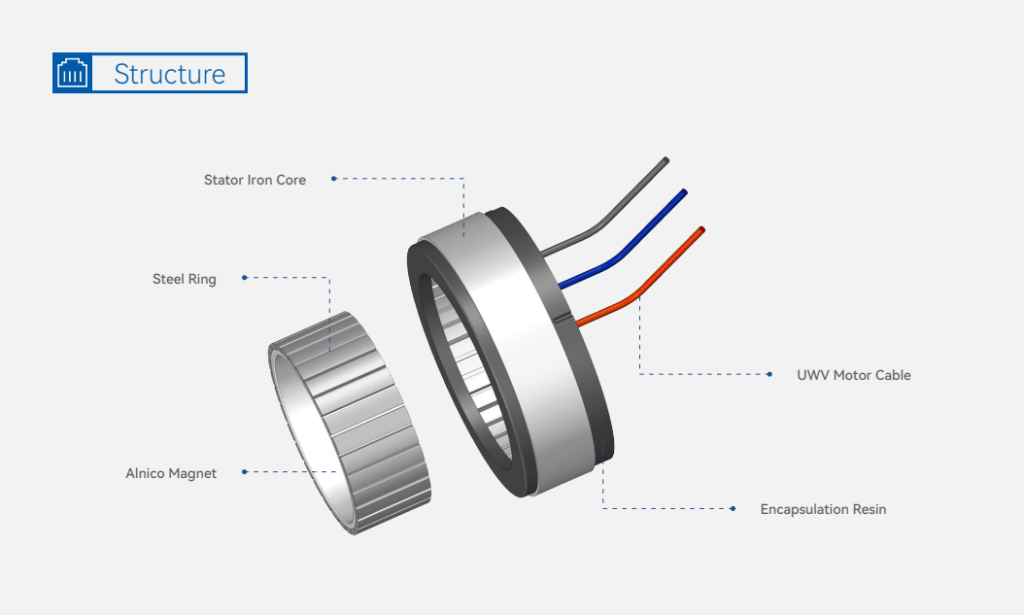

Cấu tạo

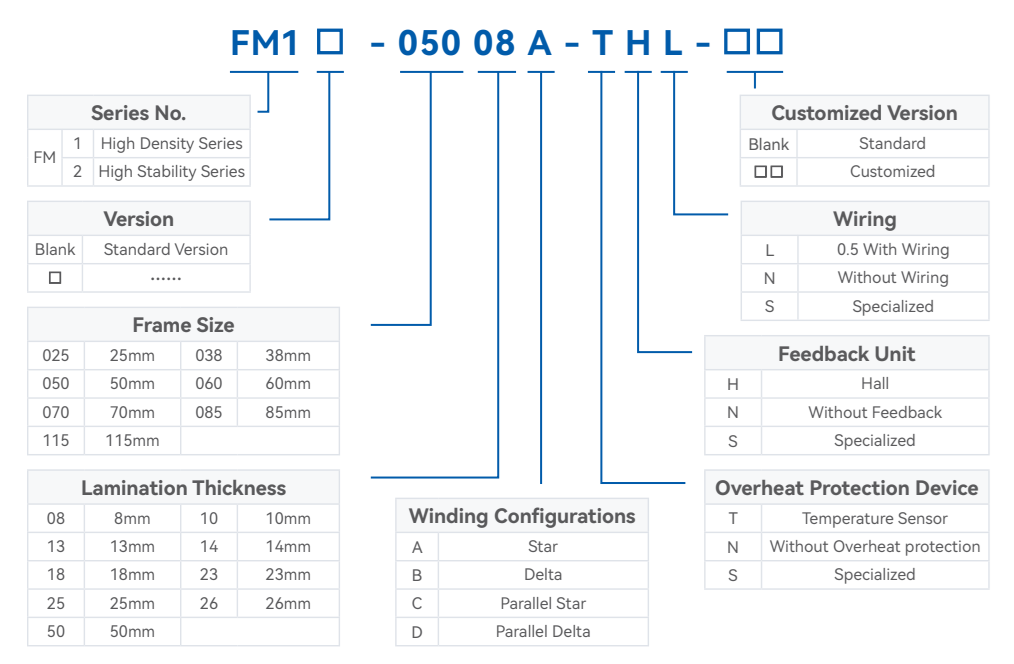

Cách đặt tên

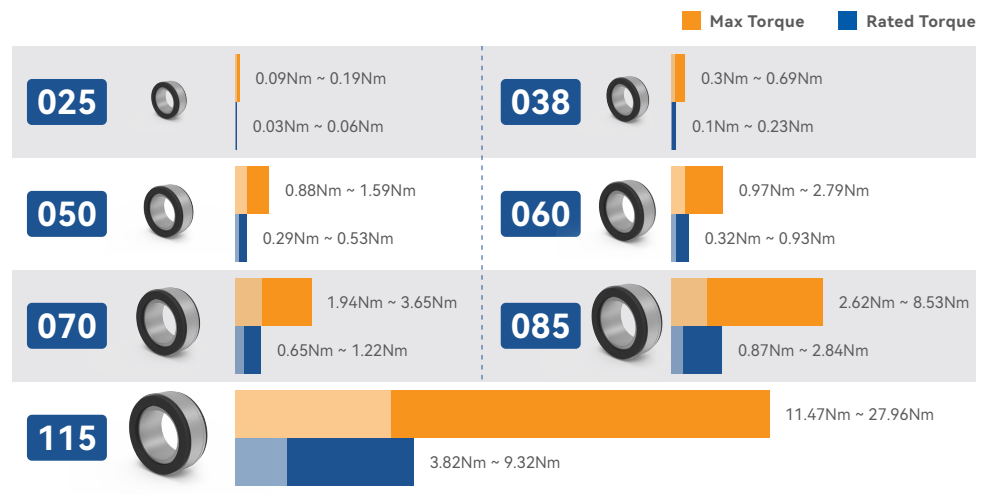

Phạm vi mô men

Thông số kỹ thuật

Motor Model FM1-025XX FM1-038XX FM1-050XX FM1-060XX FM1-070XX FM1-085XX FM1-115XX
04 08 06 12 08 14 08 13 26 10 18 08 13 23 26 25 50
Rated Power
(W)		 34 68 88 126 161 202 142 215 409 257 464 283 458 959 1,086 600 634
Rated Voltage
(V)		 24 48
Rated Current
(A)		 3.8 4.3 5.5 6.1 5.1 5.3 3.5 5.3 10.0 6.1 6.7 7.4 10.8 11.3 11.5 14.1 15.1
Rated Torque
(Nm)		 0.03 0.06 0.1 0.23 0.29 0.53 0.32 0.49 0.93 0.65 1.22 0.87 1.41 2.51 2.84 3.82 9.32
Max Torque
(Nm)		 0.09 0.19 0.3 0.69 0.88 1.59 0.97 1.47 2.79 1.94 3.65 2.62 4.23 7.53 853 11.47 27.96
Rated Speed
(rpm)		 10,500 10,500 8,400 5,250 5,250 3,650 4,200 4,200 4,200 3,800 3,650 3,100 3,100 3,650 3,650 1,500 650
