Đặc điểm, thông số kỹ thuật sản phẩm màn hình HMI LT2070T

TỔNG QUAN SẢN PHẨM

  • Tên sản phẩm: LT2070T.

  • Loại thiết bị: Màn hình HMI 7-Inch hiệu suất cao (7-Inch HMI with high-performance).

  • Thương hiệu: Leadshine.

ĐẶC ĐIỂM CỔNG KẾT NỐI

Màn hình được trang bị các cổng kết nối ở mặt dưới với các chức năng chi tiết như sau:

STT Tên Cổng Mô tả chức năng
① Cổng nguồn (Power Port) Cấp điện áp DC 24V.
② DB9 Male Hỗ trợ chuẩn giao tiếp RS232, RS485 để kết nối với PLC hoặc các thiết bị khác.
③ Cổng RS485 (RS485 Port) Dùng để kết nối với PLC hoặc các thiết bị khác.
④ Cổng USB Host Dùng để kết nối với USB (USB flash drive), máy quét mã vạch, v.v.
⑤ Cổng USB Slave Dùng để tải chương trình (download) và gỡ lỗi (debugging).
⑥ Cổng Ethernet (Ethernet Port) Dùng để tải chương trình hoặc kết nối PLC qua cổng Ethernet.

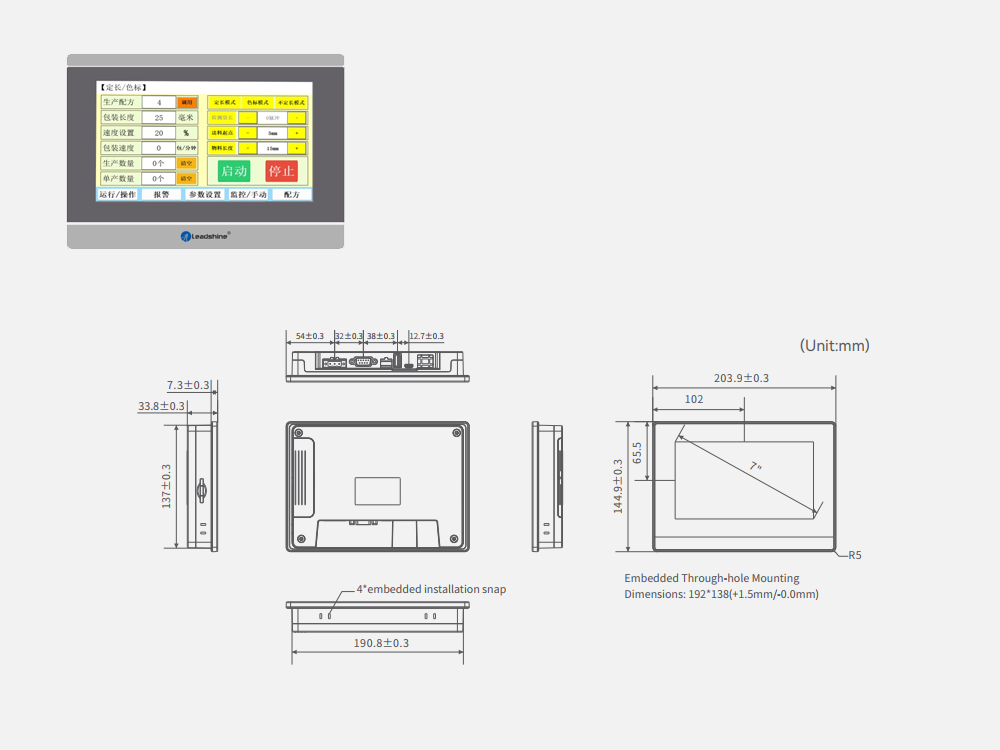

Kích thước

THÔNG SỐ KỸ THUẬT CHI TIẾT

1. Thông số Phần cứng

  • Màn hình hiển thị: 7″ TFT LCD, tỷ lệ 16:9.

  • Độ phân giải: 1024 × 600.

  • Màu sắc hiển thị: 24-Bit.

  • Độ sáng: 350 cd/m².

  • Đèn nền: LED.

  • Tuổi thọ LCD: 50.000 giờ.

  • Loại cảm ứng: Cảm ứng điện trở công nghiệp 4 dây (4-Wire Industrial Resistive Touch Screen).

  • CPU: 4 nhân 1.2GHz ARM Cortex-A7 (4-core 1.2GHz ARM Cortex-A7).

  • Bộ nhớ (Flash): 4GB EMMC + 256M DDR3.

  • Thời gian thực (RTC): Có cấu hình RTC (Configured RTC).

  • Ethernet: 1 cổng 10M/100M tự động thích ứng (1 * 10M/100M Self-Adaption).

  • Thẻ nhớ SD (SD CARD): Có cấu hình thẻ SD (Configured SD Card).

  • Cổng USB: 1 cổng USB Slave 2.0 và 1 cổng USB Host 2.0.

  • Phương thức tải chương trình: Bằng USB Slave, USB Flash Drive hoặc qua cổng Ethernet.

  • Cổng truyền thông Serial: COM1: RS232/RS485/RS422; COM2: RS485; COM3: RS232.

2. Thông số Điện năng

  • Góc nhìn LCD (Trên/Dưới/Trái/Phải): 85° / 85° / 85° / 85°.

  • Công suất định mức: < 10W.

  • Điện áp định mức: DC 24V (Phạm vi hoạt động: DC 9V ~ 28V).

  • Bảo vệ nguồn: Bảo vệ chống sét lan truyền (Lightning surge protection).

  • Thời gian ngắt nguồn: < 5ms.

3. Yêu cầu Môi trường

  • Chứng nhận CE & RoHS: Đạt chuẩn EN61000-6-2:2005, EN61000-6-4:2007. Chống sét lan truyền ±1KV, Xung nhóm ±2KV. Phóng tĩnh điện tiếp xúc 4KV, Phóng tĩnh điện không khí 8KV.

  • Nhiệt độ hoạt động: 0 ~ 50°C.

  • Nhiệt độ lưu trữ: -20 ~ 60°C.

  • Bảo vệ tia UV: Không để HMI tiếp xúc với môi trường có tia UV mạnh (như ngoài trời dưới ánh nắng trực tiếp) trong thời gian dài.

  • Độ ẩm hoạt động: 10 ~ 90% RH (Không ngưng tụ).

  • Khả năng chống rung: 10 ~ 25Hz (Theo các hướng X, Y, Z với gia tốc 2G trong 30 phút).

  • Phương pháp làm mát: Làm mát bằng không khí (Air Cooling).

  • Cấp bảo vệ (IP): IP65 cho mặt trước (Front Panel) và IP20 cho nắp sau (Rear Cover).

4. Đặc tính Cơ học

  • Chất liệu vỏ (Cấu trúc cơ học): Nhựa ABS.

  • Kích thước khoét lỗ (Cut-Out Mounting): 192mm × 138mm.

  • Kích thước tổng thể (Overall Dimensions): 204mm × 145mm × 33.8mm.

  • Trọng lượng: 560g.
