[Catalog] Driver động cơ bước 2 pha DM332E

Driver động cơ bước (2 pha) DM332E



  • Điều khiển bước và hướng (PUL/DIR)
  • Điện áp đầu vào 18-30VDC
  • 8 độ phân giải vi bước có thể lựa chọn 400-12800 thông qua công tắc DIP
  • 8 cài đặt dòng điện đầu ra có thể lựa chọn từ 1,0 – 3,2A thông qua công tắc DIP
  • Khởi động mềm không bị “nhảy” khi bật nguồn
  • Tần số đầu vào xung lên tới 70 KHz



DM332E là Drive cho động cơ bước có thiết kế đơn giản và cài đặt dễ dàng. Bằng cách triển khai công nghệ điều khiển bước tiên tiến của Leadshine, Drive có thể cấp nguồn cho động cơ bước 2 pha và 4 pha một cách trơn tru với mô-men xoắn tối ưu cũng như độ nóng và tiếng ồn của động cơ thấp. Điện áp hoạt động của nó là 18-30VDC và nó có thể tạo ra dòng điện lên tới 2,2A.

Tất cả các cài đặt vi bước và dòng điện đầu ra được thực hiện thông qua các công tắc DIP. Do đó, DM332E là lựa chọn lý tưởng cho các ứng dụng yêu cầu điều khiển hướng và bước đơn giản của động cơ bước NEMA11, 14, 16, 17.



Thông số kỹ thuật DM332E
Min Đặc trưng Max Đơn vị
Dòng điện đầu ra 1.0 (0.7 RMS) – 3.2 (2.3 RMS) A
Nguồn đầu vào 18 24 30 VDC
Dòng tín hiệu logic 7 10 16 mA
Tần số xung đầu vào 0 – 70 Khz
Độ rộng xung tối thiểu 7.5 – – μS
Thiết lập hướng tối thiểu 7.5 – – μS
Điện trở cách ly 100     MΩ



Kích thước cơ khí

Tản nhiệt

  • Nhiệt độ làm việc đáng tin cậy của DM332E phải < 60℃  (140°F)
  • Nên lắp Drive theo chiều dọc để tối đa hóa diện tích tản nhiệt. Sử dụng phương pháp làm mát cưỡng bức để làm mát nếu cần thiết.

Đấu nối và đèn LED chỉ báo

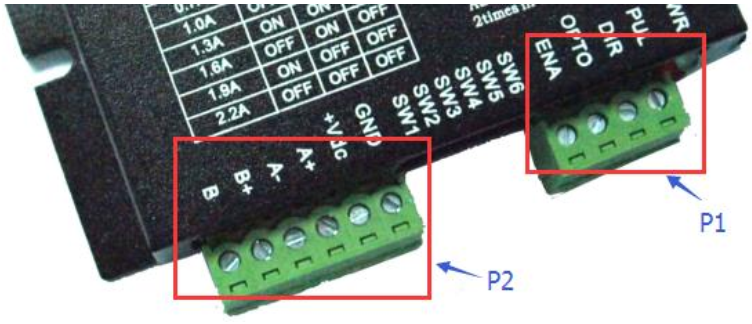

DM332E có hai khối đầu nối P1&P2 (xem hình trên).

P1 dành cho kết nối tín hiệu điều khiển

P2 dành cho kết nối nguồn và động cơ.

Các bảng sau đây là mô tả ngắn gọn về hai đầu nối. Mô tả chi tiết hơn về các chân và các vấn đề liên quan được trình bày trong phần 4, 5, 9.

Đấu nối tín hiệu điều khiển

  Chi tiết
PUL Tín hiệu xung: Xung hoạt động ở cạnh tăng; 4-5V khi xung-CAO, 0-0,5V khi xung-THẤP.

Độ rộng xung tối thiểu là 2,5μs.

Thêm một điện trở để giới hạn dòng điện ở điện áp logic đầu vào +12V hoặc +24V

(1K cho +12V, 2k cho +24V).

DIR Tín hiệu hướng
OPTO Nguồn điện của cách ly quang và điện áp thông thường là + 5V. Cần mắc điện trở nối tiếp (tại các đầu cuối PUL, DIR, ENA) để giới hạn dòng điện khi sử dụng +12V hoặc +24V.

(1K cho +12V, 2k cho +24V)

ENA Tín hiệu kích hoạt: Tín hiệu này được sử dụng để bật/tắt Drive. Mức cao +5V (tín hiệu điều khiển NPN) để kích hoạt Drive và mức thấp để vô hiệu hóa Drive. Ngược lại, tín hiệu điều khiển PNP và tín hiệu điều khiển vi sai, cụ thể là mức Thấp để kích hoạt.

Theo mặc định hiện tại KHÔNG KẾT NỐI (ENABLED).

Lưu ý:

(1) Che chắn dây tín hiệu điều khiển

(2) Để tránh nhiễu, không buộc tín hiệu điều khiển PUL/DIR và dây động cơ với nhau

Đấu nối dây ra động cơ

  Chi tiết
GND Kết nối GND của nguồn cấp điện.
+Vdc Kết nối cực dương nguồn điện. Đề nghị điện áp nguồn 24VDC
A+ , A- Kết nối pha động cơ A.

Kết nối dây A+ của động cơ với Pin A+; động cơ A- dây đến A-

B+ , B- Kết nối pha động cơ B.

Kết nối dây B+ của động cơ với Pin B+; động cơ B- dây đến B-

Cảnh báo: Không cắm hoặc rút khối đầu cuối P1 & P2 để tránh hư hỏng Drive khi đang bật nguồn.

Minh họa đấu nối tín hiệu điểu khiển

DM332E có thể nhận đầu vào vi sai và đầu vào một đầu (tín hiệu Open-collector và đầu ra PNP). DM332E có 3 đầu vào logic cách ly quang được đặt trên đầu nối P1 để nhận tín hiệu điều khiển. Các đầu vào này được cách ly để giảm thiểu hoặc loại bỏ nhiễu điện cùng với tín hiệu điều khiển drive. Khuyến nghị sử dụng tín hiệu điều khiển line-drive để tăng khả năng chống nhiễu cho drive trong môi trường nhiễu. Trong các hình dưới đây, các kết nối với tín hiệu PNP và open-collector được minh họa.

Đấu nối Open-collector (cực dương chung)

 Đấu nối difference



Không cần trở khi dung nguồn Vcc = 5Vdc

Dùng trở R=1K với nguồn Vcc = 12Vdc

Dùng trở R=2K với nguồn Vcc = 24Vdc

Đấu nối động cơ

DM332E có thể điều khiển động cơ bước lai lưỡng cực 2 pha và 4 pha với 4, 6 hoặc 8 dây.

1 Đấu nối Motor 4 dây

2 Đấu nối Motor 6 dây

2.1 Cấu hình nửa cuộn dây

Đấu nối nửa cuộn dây động cơ 6 dây (tốc độ cao hơn)

2.2 Cấu hình cuộn dây đầy đủ

Đấu nối cuộn dây đầy đủ của động cơ 6 dây

(mô-men xoắn cao hơn)

3 Đấu nối Motor 8 dây

3.1 Mắc nối tiếp

3.2 Mắc song song



Chọn độ phân giải Microstep

Độ phân giải microstep được thiết lập bởi SW4, 5, 6 của các công tắc DIP như trong bảng sau:

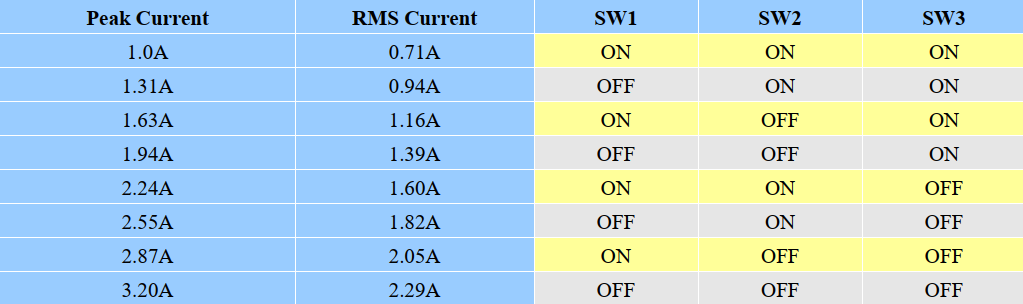

Chon dòng điện hoạt động

Lưu ý: Do độ tự cảm của động cơ, dòng điện thực tế trong cuộn dây có thể nhỏ hơn cài đặt dòng điện động, đặc biệt trong điều kiện tốc độ cao.

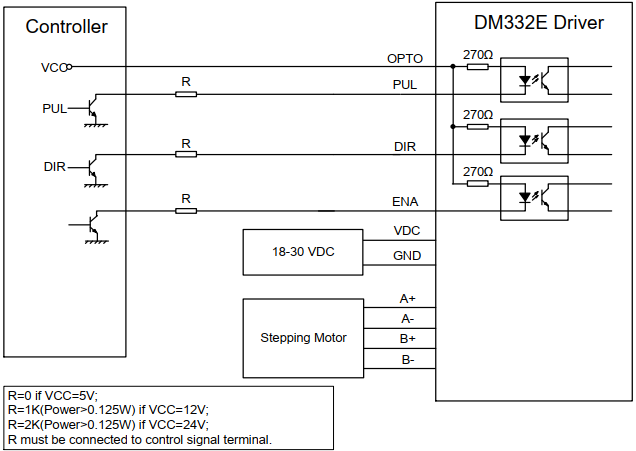

Kết nối tổng quan cơ bản

Một hệ thống điều khiển động cơ bước hoàn chỉnh nên bao gồm động cơ bước, Drive, nguồn điện và bộ điều khiển (bộ tạo xung). Một kết nối điển hình được hiển thị như hình dưới.

Không cần trở khi dùng nguồn Vcc = 5Vdc

Dùng trở R=1K với nguồn Vcc = 12Vdc

Dùng trở R=2K với nguồn Vcc = 24Vdc



Khắc phục sự cố

        Triệu chứng Lỗi có thể xảy ra


Động cơ không quay

Không có nguồn
Cài đặt vi bước sai
Cài đặt dòng điện sai
Drive đang disabled
Động cơ quay sai hướng Đảo dây pha động cơ
Drive lỗi DIP cài đặt dòng sai
Cuộn dây động cơ có vấn đề




Chuyển động cơ thất thường

Tín hiệu điều khiển quá yếu
Tín hiệu điều khiển bị nhiễu
Kết nối động cơ sai
Có vấn đề gì đó với cuộn dây động cơ
Cài đặt dòng quá nhỏ, mất bước




Động cơ dừng khi tăng tốc

Cài đặt dòng quá nhỏ
Động cơ có kích thước nhỏ cho ứng dụng
Gia tốc được đặt quá cao
Điện áp nguồn quá thấp


Động cơ và drive quá nóng

Tản nhiệt/làm mát không đủ
Chức năng giảm dòng điện tự động không được sử dụng
Dòng điện được đặt quá cao
