Dòng màn hình HMI LT2000 của Leadshine không chỉ mạnh mẽ về hiển thị mà còn linh hoạt trong khả năng giao tiếp, thiết bị này hỗ trợ đa dạng các mô hình kết nối từ cơ bản đến phức tạp, bao gồm cả kết nối nối tiếp (Serial) và Ethernet.

1. Ứng dụng giao tiếp 1 Master – 1 Slave qua cổng nối tiếp (Serial Port)

Đây là mô hình cơ bản nhất trong tự động hóa. HMI LT2000 đóng vai trò là Master, kết nối trực tiếp với một thiết bị Slave (PLC).

• Phương thức kết nối: Sử dụng cổng RS232 hoặc RS485.

• Thiết bị tương thích: Kết nối với các dòng PLC cỡ nhỏ, trung bình và lớn của Leadshine như MC500 Series PLC hoặc SC5-C Series PLC.

• Ưu điểm: Thiết lập đơn giản, phù hợp cho các máy móc độc lập.

2. Ứng dụng giao tiếp 1 Master – 1 Slave qua Ethernet

Mô hình này nâng cấp tốc độ và sự ổn định bằng cách sử dụng giao thức Ethernet thay vì cổng Serial truyền thống.

• Phương thức kết nối: Kết nối cổng giao diện Ethernet của HMI LT2000 với cổng Ethernet của PLC.

• Khả năng: Thực hiện giao tiếp master-slave với các dòng PLC Leadshine (MC500, SC5-C).

• Ưu điểm: Tốc độ truyền tải dữ liệu nhanh hơn và khả năng chống nhiễu tốt hơn so với cáp nối tiếp.

3. Ứng dụng giao tiếp với thiết bị vi điều khiển (Single-chip device)

LT2000 có khả năng giao tiếp với các bo mạch vi xử lý hoặc thiết bị ngoại vi không phải PLC tiêu chuẩn.

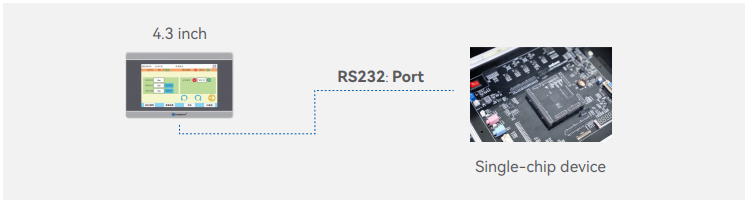

• Phương thức kết nối: Sử dụng cổng giao tiếp RS232.

• Cơ chế hoạt động: Sử dụng các lệnh macro (macro commands) để đạt được giao tiếp master-slave.

• Ứng dụng thực tế: Kết nối HMI với máy in vi mô (micro printer) hoặc các bo mạch nhúng tùy chỉnh.

4. Hệ thống tích hợp Điều khiển và Dẫn động (Integrated Drive and Control)

Một tính năng mạnh mẽ của LT2000 là khả năng điều khiển trực tiếp động cơ mà không cần thông qua PLC trung gian.

• Phương thức kết nối: Sử dụng cổng nối tiếp RS485 với giao thức Modbus.

• Thiết bị tương thích: Các bộ driver Servo hoặc Stepper hoạt động ở chế độ PR (PR mode).

• Cơ chế: Điều khiển trực tiếp thông qua các lệnh macro, giúp đơn giản hóa hệ thống bằng cách loại bỏ bộ điều khiển (Controller/PLC).

5. Ứng dụng 1 Master và Nhiều Slave (One Master and Multiple Slave)

HMI LT2000 có khả năng quản lý cùng lúc nhiều thiết bị điều khiển khác nhau trên một mạng lưới.

• Cấu hình: Thiết lập nhiều kết nối Slave ngay trong phần mềm cấu hình.

• Linh hoạt: Một màn hình HMI LT2000 có thể giao tiếp và kết nối với nhiều PLC Leadshine (MC500, SC5-C…) thông qua cổng Serial hoặc cổng Ethernet.

• Ứng dụng: Dùng cho các dây chuyền hoặc máy móc phức tạp có nhiều cụm điều khiển riêng biệt cần giám sát tập trung.

6. Ứng dụng Nhiều Master và 1 Slave (Multiple Master and One Slave)

Đây là giải pháp cho các máy móc kích thước lớn, nơi người vận hành cần giám sát và điều khiển một hệ thống PLC từ nhiều vị trí khác nhau.

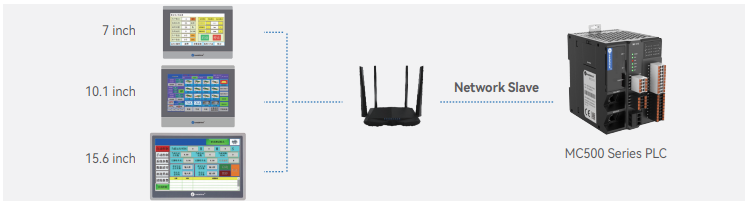

• Cấu hình: Sử dụng thiết bị chuyển mạch/định tuyến (Router/Switch) và cài đặt địa chỉ IP ở các phân đoạn mạng khác nhau.

• Hoạt động: Nhiều màn hình cảm ứng LT2000 (ví dụ: kết hợp các màn hình 7 inch, 10.1 inch, 15.6 inch) cùng kết nối vào hệ thống mạng master/slave của PLC.

• Mục đích: Giám sát PLC (ví dụ: MC500 Series) tại các vị trí khác nhau trên các máy móc lớn.

Với khả năng hỗ trợ từ kết nối Serial truyền thống đến Ethernet hiện đại, và đặc biệt là khả năng dùng Macro để điều khiển trực tiếp Driver hoặc thiết bị Single-chip, dòng HMI LT2000 của Leadshine cung cấp giải pháp toàn diện cho hầu hết các bài toán kết nối trong công nghiệp.
