Thông tin cáp

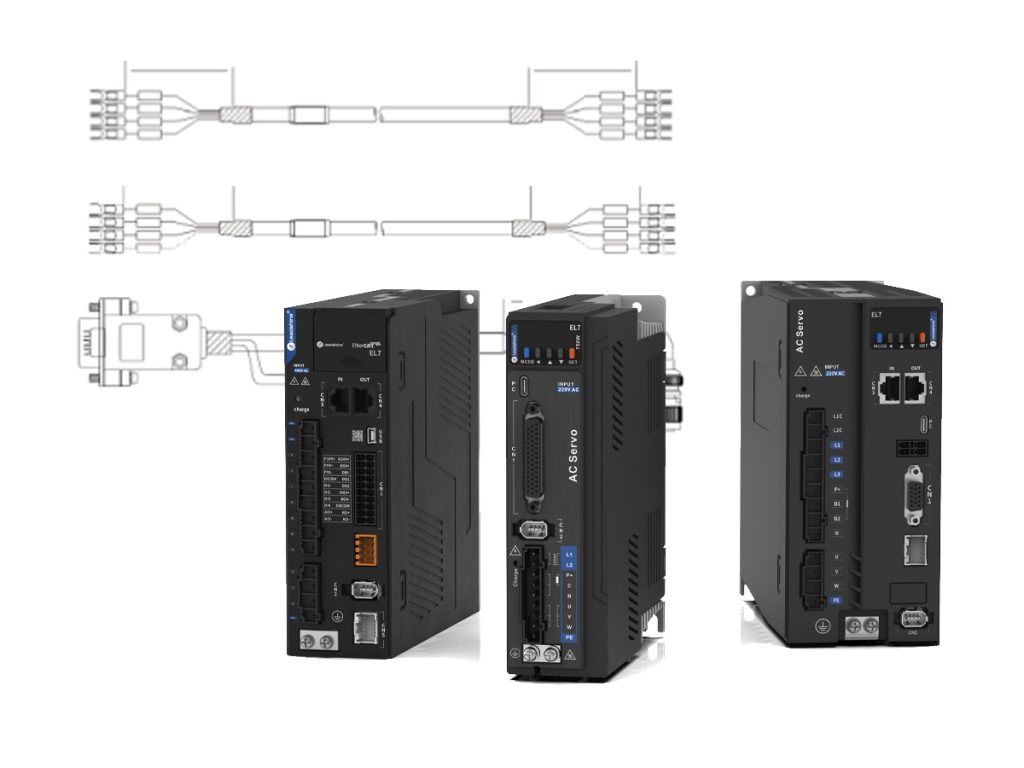

Đối với các bộ điều khiển servo AC dòng EL7 của Leadshine, cáp điều chỉnh USB Type-C được cung cấp tùy chọn để kết nối các bộ điều khiển với máy tính để điều chỉnh. Bất kỳ cáp dữ liệu USB Type-C sang Type-A nào cũng có thể thực hiện cùng nhiệm vụ. Cáp Ethernet cũng có sẵn để giao tiếp giữa các bộ điều khiển và bộ điều khiển. Cáp Safe Torque Off STO (2 mét) được bao gồm trong mỗi lần mua bộ điều khiển servo AC dòng EL7.
Dây cáp nguồn động cơ (bao gồm cả dây cáp phanh động cơ) và dây cáp bộ mã hóa được thiết kế phù hợp với động cơ servo AC dòng ELM1 và ELM2. Việc lựa chọn dây cáp phù hợp với động cơ servo dựa trên dòng sản phẩm và kích thước khung máy.
Bảng lựa chọn
| Frame Size (mm) | Rated Power (W) | Motor Model | Matching Drive | Motor Length (mm) | Rated Torque (Nm) | Rated/Max Speed(rpm) | Inertia (kgm2*10^-4) | Motor Cable | Encoder cable | Brake Cable |
| 40 | 50W (220V) |
ELM2H-0050LA40F | EL7-RS400P EL7-EC400F EL7-EC400N EL7-PN400F |
56.7 | 0.16 | 3000/5000 | 0.036 | CABLE-RZH*M*-114-TS- (R) 【without brake】 CABLE-RZSH*M*-114-TS- (R) 【with brake】 (Add “R” after the model for back facing motor wiring) |
CABLE-BMH*M*-114-TS- (R) 【Incremental】 CABLE-BMH*M*-124-TS- (R) 【Absolute】+ER14505 BOX-G (Battery Kit) (Add “R” after the model for back facing motor wiring) |
If you need brake cable, please select power cable with brake in the power cable column. |
| ELM2H-0050LA40E | 84 | 0.046 | ||||||||
| 100W (220V) |
ELM2H-0100LA40F | 67.7 | 0.32 | 0.062 | ||||||
| ELM2H-0100LA40E | 95 | 0.072 | ||||||||
| 60 | 200W (220V) |
ELM2H-0200LA60F | 71.6 | 0.64 | 0.28 | |||||
| ELM2H-0200LA60E | 101.1 | 0.3 | ||||||||
| 400W (220V) |
ELM2H-0400LA60F | 88.8 | 1.27 | 0.6 | ||||||
| ELM2H-0400LA60E | 118.1 | 0.62 | ||||||||
| 80 | 750W (220V) |
ELM2H-0750LA80F | EL7-RS750P EL7-EC750F EL7-EC750N EL7-PN750F |
90.9 | 2.39 | 1.8 | ||||
| ELM2H-0750LA80E | 121.9 | 1.95 | ||||||||
| 1000W (220V) |
ELM2H-1000LA80F | EL7-RS1000P EL7-EC1000F EL7-EC1000N EL7-PN1000F |
103.9 | 3.18 | 2 | |||||
| ELM2H-1000LA80E | 134.9 | 2.15 | ||||||||
| 750W (380V) |
ELM2H-0750LA80FT | EL7-RS750PT EL7-EC750FT EL7-EC750NT EL7-PN750FT |
90.9 | 2.39 | 2.12 | |||||
| ELM2H-0750LA80ET | 121.9 | 2.7 | ||||||||
| 100 | 1000W (220V) |
ELM2L-1000LA100F-H | EL7-RS1000P EL7-EC1000F EL7-EC1000N EL7-PN1000F |
154 | 3.2 | 3000/6000 | 2.43 | CABLE-RZ*M*H (V1.1) 【Fixed cable】 CABLE-RZ*M*-H (V2.0) 【Flexible cable】 |
CABLE-7BM*M*-HZ (V3.0) 【Incremental】 CABLE-7BMA*M*-HZ (V3.0) 【Absolute】 |
CABLE-SC*M*-H (V3.0) |
| ELM2L-1000LA100E-H | 194 | 2.63 | ||||||||
| 1500W (220V) |
ELM2L-1500LA100F-H | EL7-RS1500P EL7-EC1500N EL7-PN1500F |
178 | 4.9 | 3000/5000 | 3.503 | ||||
| ELM2L-1500LA100E-H | 218 | 3.803 | ||||||||
| 130 | 850W (220V) |
ELM2H-0850LD130F-H | EL7-RS1000P EL7-EC1000F EL7-EC1000N EL7-PN1000F |
126 | 5.39 | 1500/4500 | 12.5 | CABLE-RZH*M*-135-TS 【without brake】 CABLE-RZSH*M*-135-TS 【with brake】 |
CABLE-BMH*M*-115-TS 【Incremental】 CABLE-BMH*M*-125-TS 【Absolute】+ER14505 BOX-G (Battery Kit) |
If you need brake cable, please select power cable with brake in the power cable column. |
| ELM2H-0850LD130E-H | 153.5 | 8.34 | ||||||||
| 1300W (220V) |
ELM2H-1300LD130F-H | EL7-RS1500P EL7-EC1500N EL7-PN1500F |
144 | 8.34 | 18.7 | |||||
| ELM2H-1300LD130E-H | 171.5 | 21 | ||||||||
| 1800W (220V) |
ELM2H-1800LD130F-H | EL7-RS2000P EL7-EC2000N EL7-PN2000F |
162 | 11.5 | 1500/3000 | 23.8 | ||||
| ELM2H-1800LD130E-H | 189.5 | 26.1 |
| Frame Size (mm) | Rated Power (W) | Motor Model | Matching Drive | Motor Length (mm) | Rated Torque (Nm) | Rated/Max Speed(rpm) | Inertia (kgm2*10^-4) | Motor Cable | Encoder cable | Brake Cable |
| 130 | 850W (400V) |
ELM2H-0850LD130FT-H | EL7-RS1000PT EL7-EC1000FT EL7-EC1000NT EL7-PN1000FT |
126 | 5.39 | 1500/4500 | 12.5 | CABLE-RZH*M*-135-TS 【without brake】 CABLE-RZSH*M*-135-TS 【with brake】 |
CABLE-BMH*M*-115-TS 【Incremental】 CABLE-BMH*M*-125-TS 【Absolute】+ER14505 BOX-G (Battery Kit) |
If you need brake cable, please select power cable with brake in the power cable column. |
| ELM2H-0850LD130ET-H | 153.5 | 14.8 | ||||||||
| 1300W (400V) |
ELM2H-1300LD130FT-H | EL7-RS1500PT EL7-EC1500FT EL7-EC1500NT EL7-PN1500FT |
144 | 8.34 | 18.7 | |||||
| ELM2H-1300LD130ET-H | 171.5 | 21 | ||||||||
| 1800W (400V) |
ELM2H-1800LD130FT-H | EL7-RS2000PT EL7-EC2000FT EL7-EC2000NT EL7-PN2000FT |
162 | 11.5 | 1500/3000 | 23.8 | ||||
| ELM2H-1800LD130ET-H | 189.5 | 26.1 | ||||||||
| 3000W (400V) |
ELM2L-3000LA130FT-H | EL7-RS3000PT EL7-EC3000FT EL7-EC3000NT EL7-PN3000FT |
236.5 | 9.8 | 3000/6000 | 9.6 | ||||
| ELM2L-3000LA130ET-H | 248.5 | 11.3 | ||||||||
| 4000W (400V) |
ELM2L-4000LA130FT-H | EL7-RS4400PT EL7-EC4400FT EL7-EC4400NT EL7-PN4400FT |
256.5 | 12.6 | 11.4 | |||||
| ELM2L-4000LA130ET-H | 268.5 | 13.1 | ||||||||
| 5000W (400V) |
ELM2L-5000LA130FT-H | EL7-RS5500PT EL7-EC5500FT EL7-EC5500NT EL7-PN5500FT |
276.5 | 15.8 | 13.9 | |||||
| ELM2L-5000LA130ET-H | 288.5 | 15.6 | ||||||||
| 180 | 2900W (400V) |
ELM2M-2900LD180FT-H | EL7-RS3000PT EL7-EC3000FT EL7-EC3000NT EL7-PN3000FT |
193 | 18.6 | 1500/3000 | 39.78 | CABLE-RZA-H-180 (V1.0) | CABLE-7BM*M*-HZ-180 (V1.0) 【Incremental】 CABLE-7BMA*M*-HZ-180 (V1.0) 【Absolute】 |
CABLE-SC*M*-H-180 (V1.0) |
| ELM2M-2900LD180ET-H | 241 | 40.27 | ||||||||
| 4400W (400V) |
ELM2M-4400LD180FT-H | EL7-RS4400PT EL7-EC4400FT EL7-EC4400NT EL7-PN4400FT |
223 | 28.4 | 59.67 | CABLE-RZB-H-180 (V1.0) | ||||
| ELM2M-4400LD180ET-H | 271 | 60.41 | ||||||||
| 5500W (400V) |
ELM2M-5500LD180FT-H | EL7-RS5500PT EL7-EC5500FT EL7-EC5500NT EL7-PN5500FT |
243 | 35 | 72.93 | |||||
| ELM2M-5500LD180ET-H | 291 | 73.84 | ||||||||
| 7500W (400V) |
ELM2M-7500LD180FT-H | EL7-RS7500PT EL7-EC7500FT EL7-EC7500NT EL7-PN7500FT |
283 | 48 | 99.45 | |||||
| ELM2M-7500LD180ET-H | 331 | 100.7 | ||||||||
| 11000W (400V) |
ELM2M-11000LD200FT-H | EL7-EC11K0NT | 380 | 70 | 1500/1800 | 75 | 11000&15000W: CABLE-RZHM*M*-272 18500&22000W: CABLE-RZHM*M*-292 |
CABLE-BMH*M*-D20 | Not provided, self equipped | |
| ELM2M-11000LD200ET-H | 482.5 | 81 | ||||||||
| 15000W (400V) |
ELM2M-15000LD200FT-H | EL7-EC15K0NT | 452 | 96 | 114 | |||||
| ELM2M-15000LD200ET-H | 554.5 | 120 | ||||||||
| 18500W (400V) |
ELM2M-18500LD200FT-H | EL7-EC18K5NT | 488 | 118 | 131 | |||||
| ELM2M-18500LD200ET-H | 590.5 | 137 | ||||||||
| 22000W (400V) |
ELM2M-22000LD200FT-H | EL7-EC22K0NT | 524 | 140 | 145 | |||||
| ELM2M-22000LD200ET-H | 626.5 | 151 |
