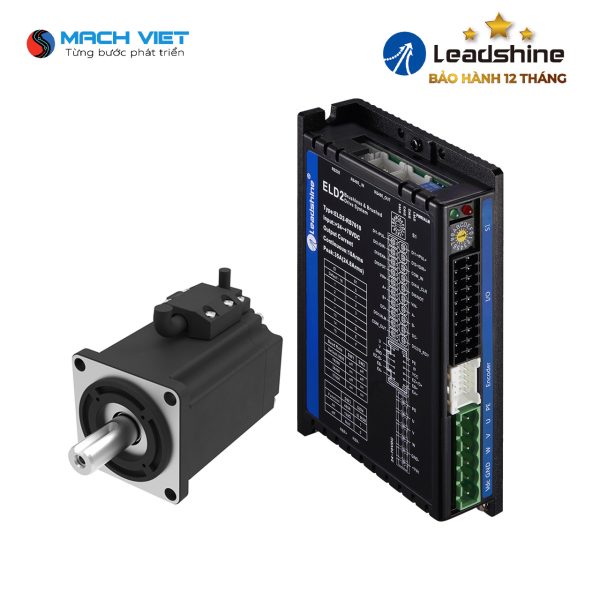

Bộ DC servo 400W – 48VDC Leadshine Drive ELD2-RS7010 + Motor 400W ELVM6040V48FH-M17-HD
- Drive ELD2-RS7010 (400W, Modbus RTU/ Pulse+Direction/ Analog input)
- Motor 400W ELVM6040V48FH-M17-HD (400W, 48V, 3000rpm, encoder 17bit)
- Motor cable CABLE-RZD3M0-143 dài 3m
- Encoder cable CABLE-BMD3M0-213 dài 3m
Mô tả
THÔNG SỐ CHUNG SẢN PHẨM

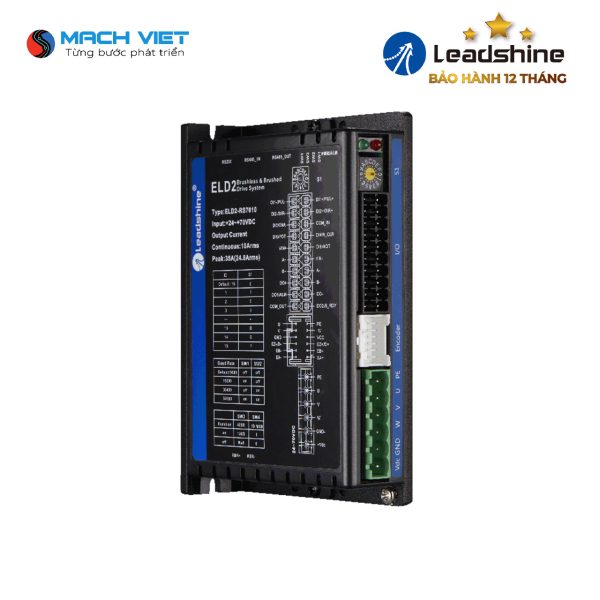

Thông số Drive
| Model | ELD2-RS7010 | |
| Kích thước (mm) | 118*79.5*25.5 | |
| Công suất định mức (kW) | 0,4 | |
| Dòng điện định mức (Arms) | 10 | |
| Dòng điện đỉnh (Apeak) | 35 | |
| Nguồn điện chính | Điện áp (V) | DC24~70 |
| Dòng điện(A) | 10Arms （≤48Vdc） | |
| 7 tay（＞48Vdc） | ||
| Sức mạnh logic | Điện áp (V) | —— |
| Kiểm soát quyền lực | Điện áp (V) | DC12-24 |
| Dòng điện (mA) | ≥12 | |
| Quá tải | 300% | |
| Điện trở phanh | Kết nối bên ngoài | |
| Chức năng an toàn | —— | |
| Cấp bậc bảo vệ | IP20 | |

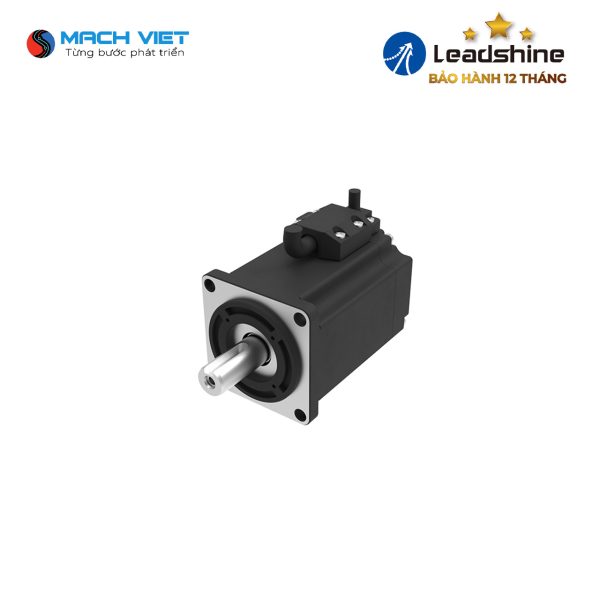

Thông số động cơ
| Model | ELVM6040V48FH-M17-HD |
| Kích thước khung (mm) | 60 |
| Điện áp định mức (Vac) | 48 |
| Công suất định mức (W) | 400 |
| Mô-men xoắn định mức (Nm) | 1,27 |
| Mô men xoắn cực đại (Nm) | 3.81 |
| Tốc độ định mức (vòng/phút) | 3000 |
| Tốc độ cực đại (vòng/phút) | 4000 |
| Dòng điện định mức (Amp) | 10 |
| Dòng điện cực đại (Amp) | 31 |
| Hằng số mô men xoắn (Nm/Amp) | 0,137 |
| Hằng số EMF ngược (V/krpm) | 8.3 |
| Điện trở (Ω) | 0,28 |
| Độ tự cảm (mH) | 0,52 |
| Quán tính (kg*m 2 *10 -4 ) | 0,58 |
| Cực | 10 |
| Loại mã hóa | 17bit từ tính |
| Tải trọng hướng tâm tối đa (N) | 245 |
| Tải trọng trục tối đa (N) | 74 |
| Xếp hạng IP | IP65 |
| Trọng lượng (Kg) | 1.3 |
Hướng dẫn sử dụng Manual
ELD2-RS-Series-DC-Servo-Drive-User-Manual-V1.0.pdf
Thông số chi tiết Datasheet
Bản vẽ 2D
Bản vẽ 3D
Tải xuống hướng dẫn
BẢO HÀNH
Sản phẩm Leadshine được bảo hành 1 năm, hỗ trợ kỹ thuật sau bảo hành.
HƯỚNG DẪN AN TOÀN
- Sử dụng bảo hộ lao động để đảm bảo an toàn
- Ngồi trên ghế, cách mặt đất khi thao tác lắp ráp điện tử, đấu điện và sử dụng nguồn điện bất kỳ
- Bàn tháo lắp các thiết bị điện tử sạch sẽ, thuận tiện, không để ổ điện trên bàn
- Sử dụng găng tay cao su khi lắp ráp để không làm hỏng các thiết bị điện tử
- Đọc hướng dẫn trước khi thao tác để không lắp nhầm các thiết bị không tương thích, nguồn hoặc dòng không đúng làm cháy nổ.
- Khi hàn cần thao tác ở nơi chuyên dùng để hàn, có ống hút khói bụi, khí độc
