THÔNG SỐ CHUNG SẢN PHẨM

DM542 DM542-05  là một driver động cơ bước kỹ thuật số hoàn toàn linh hoạt dựa trên thuật toán điều khiển DSP tiên tiến. Nó đã đạt được mức độ mượt mà của hệ thống, cung cấp mô-men xoắn tối ưu và loại bỏ sự mất ổn định ở dải trung.

Thông số kỹ thuật

• Điện áp nguồn cấp: 18-50 VDC
• 8 dòng điện cực đại có thể lên đến 4.2A
• Tần số đầu vào xung lên tới 200 KHz
• Đầu vào tương thích và cách ly quang học với TTL
• Tự động giảm dòng nhàn rỗi
• Thích hợp cho động cơ 2 pha và 4 pha
• Hỗ trợ các chế độ PUL/DIR và CW/CCW
• Bảo vệ quá áp, quá dòng, lỗi pha
• Chống cộng hưởng, cung cấp mô-men xoắn tối ưu và loại bỏ sự mất ổn định tầm trung
• Công nghệ tự kiểm tra động cơ và tự động thiết lập tham số, mang lại phản ứng tối ưu với các động cơ khác nhau
• Multi-Stepping cho phép đầu vào bước có độ phân giải thấp tạo ra đầu ra vi bước cao hơn để có hiệu suất hệ thống mượt mà
• 15 độ phân giải microstep có thể lựa chọn bao gồm 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

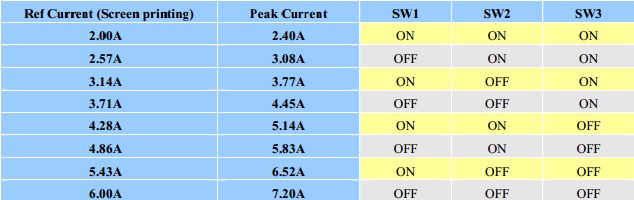

Thiết lập

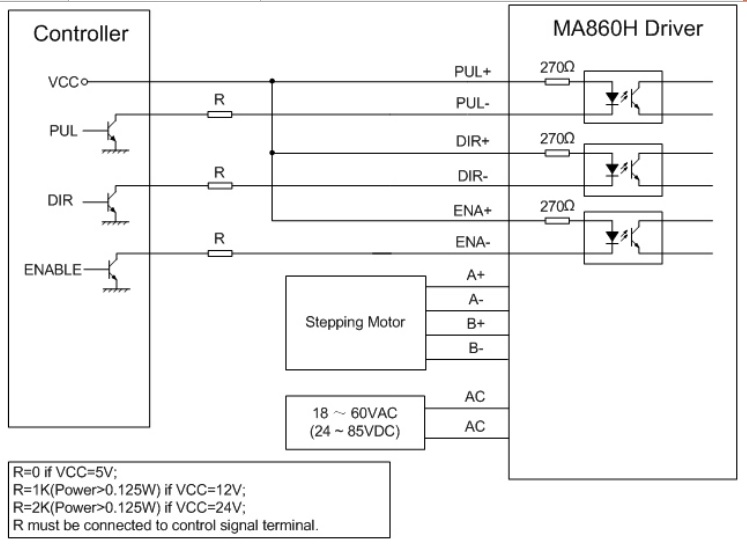

Đấu dây

Bản vẽ

Tải xuống mô hình 3D

DM542E_3D
