Bộ AC servo 400W có phanh motor ELM0H-0400FA60E + Drive L5N-400 – Ethercat
Mô tả
Drive L5N-400 – Ethercat
| Drive model | Công suất đầu ra định mức (W) | Nguồn điện chính (V) | Dòng điện liên tục (A) | Dòng điện tối đa (A) | Độ sâu L (mm) | Chiều cao H (mm) | Chiều rộng (mm) |
| L5N-100 L5P-100S | 100 | AC220 một pha | 1.2 | 4.8 | 156 | 175 | 40 |
| L5N-400 L5P-400S | 400 | AC220 một pha | 3.5 | 9.5 | 156 | 175 | 40 |
| L5N-750 L5P-750S | 750 | AC220 một pha | 5.5 | 16.6 | 156 | 175 | 50 |
| L5N-1000 L5P-1000S | 1000 | AC220 một pha | 7 | 21 | 156 | 175 | 50 |
| L5N-1500 L5P-1500S | 1500 | AC220 một pha/ba pha | 9.5 | 31.1 | 183 | 175* | 55 |
| L5N-2000 L5P-2000S | 2000 | AC220 một pha/ba pha | 12 | 36 | 183 | 175* | 55 |
Motor ELM0H-0400FA60E
- Điện áp định mức (Vac) 220
- Công suất định mức (w) 400
- Mô-men xoắn định mức (N.m) 1.27
- Mô-men xoắn cực đại (N.m) 3.81
- Tốc độ định mức (vòng/phút) 3000
- Tốc độ tối đa (vòng/phút) 5000
- Dòng điện định mức (Amp) 2.1
- Dòng điện cực đại (Amp) 6.5
- Mô-men xoắn liên tục (N.m/Amp) 0.645
- Trở lại EMF Const (V/krpm) 39
- Điện trở (Ω) 5.7
- Độ tự cảm (mH) 12
- Quán tính (kg*m2*10-4) 0.57
- Số cực 10
- Loại mã hóa từ tính 17bit
- xếp hạng IP IP67
- Khối lượng (Kg) 1.55

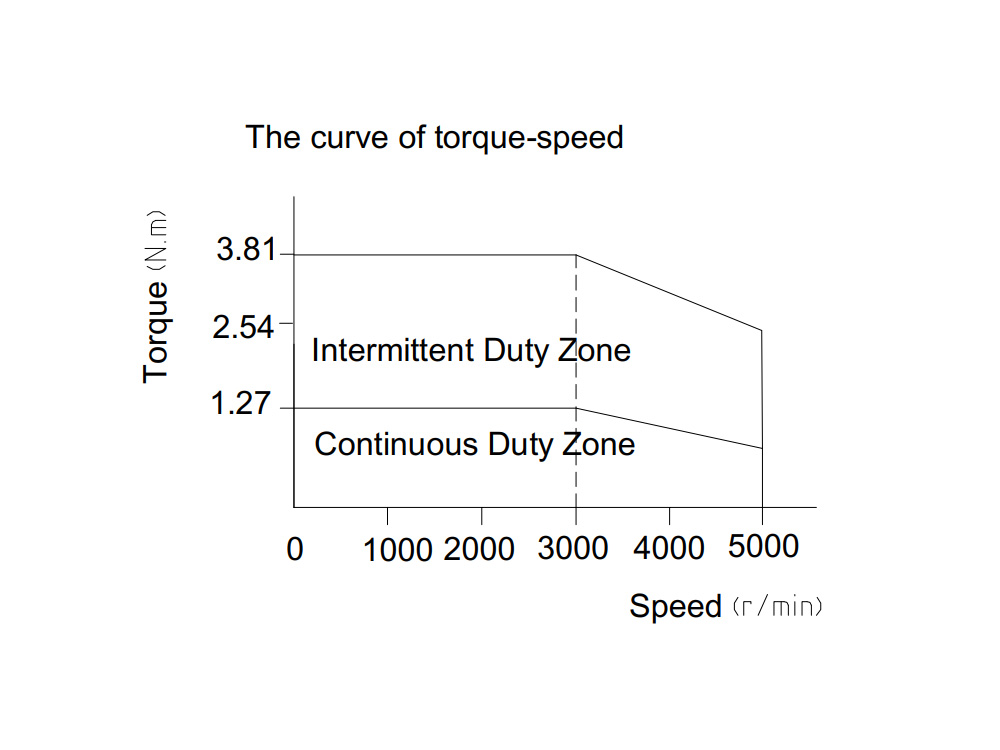

Đường đặc tính

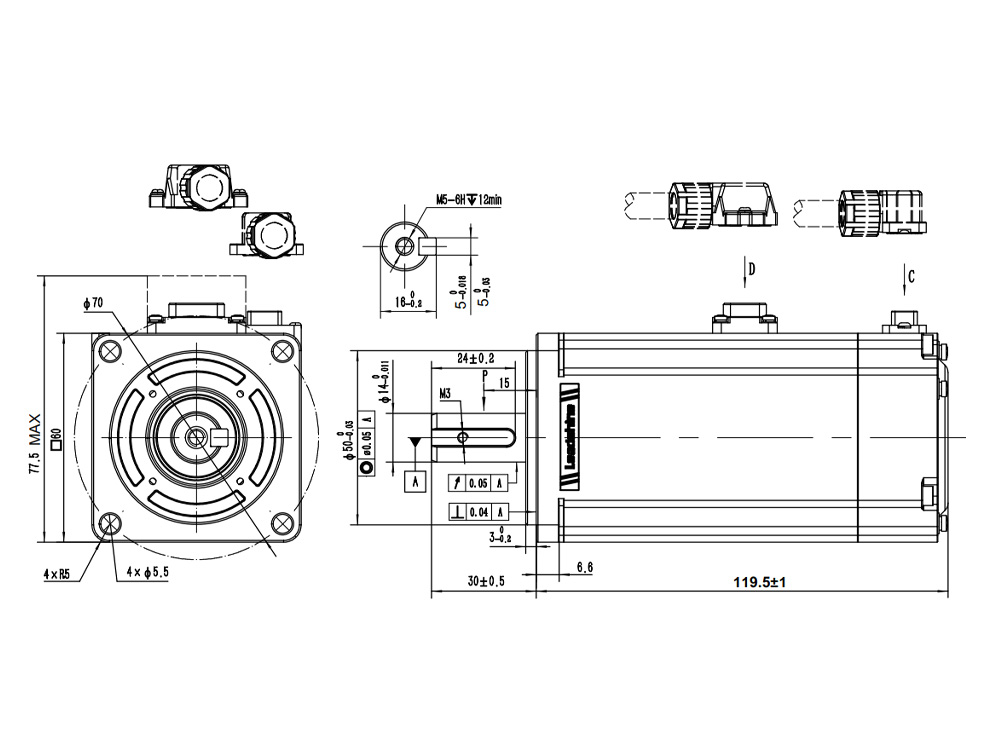

Kích thước chi tiết
Tải xuống 2D, 3D
Hướng dẫn lắp đặt và vận hành
Bảo trì, bảo hành
- Tư vấn kỹ thuật miễn phí
- Bảo hành 12 tháng
- Hỗ trợ kỹ thuật trực tiếp từ kỹ sư Mạch Việt
Chú ý
- Sử dụng bảo hộ lao động để đảm bảo an toàn
- Ngồi trên ghế, cách mặt đất khi thao tác lắp ráp điện tử, đấu điện và sử dụng nguồn điện bất kỳ
- Bàn tháo lắp các thiết bị điện tử sạch sẽ, thuận tiện, không để ổ điện trên bàn
- Sử dụng găng tay cao su khi lắp ráp để không làm hỏng các thiết bị điện tử
- Đọc hướng dẫn trước khi thao tác để không lắp nhầm các thiết bị không tương thích, nguồn hoặc dòng không đúng làm cháy nổ.
- Khi hàn cần thao tác ở nơi chuyên dùng để hàn, có ống hút khói bụi, khí độc
