THÔNG SỐ CHUNG SẢN PHẨM

Động cơ servo tích hợp dòng iSV của Leadshine là một trong những hệ thống servo nhỏ gọn nhất hiện có trên thị trường. Một servo tích hợp iSV có một động cơ servo (tùy chọn PMSM hoặc BLDC) và bộ truyền động servo DSP tiên tiến. Với kích thước rất nhỏ gọn và được tích hợp tất cả các bộ phận, động cơ servo dòng iSV có thể tiết kiệm không gian lắp đặt, loại bỏ thời gian kết nối bộ mã hóa và nối dây động cơ, tăng độ tin cậy cũng như giảm chi phí cáp và nhân công. Bộ điều khiển thực hiện bước & hướng, lệnh và có khả năng xuất tín hiệu vị trí và lỗi trở lại bộ điều khiển chính hoặc các thiết bị bên ngoài để điều khiển hệ thống hoàn chỉnh.

● Điện áp nguồn chính: 24-48VDC. Điện áp định mức: 36VDC

● Công suất định mức: 130W. Mô-men xoắn định mức: 0,45Nm

● Xung + Hướng

● Bộ mã hóa từ tính tăng dần 17 bit

● Công tắc nhúng cho “Xung lệnh trên mỗi vòng quay”, “hướng quay” và “độ cứng”

● Giao diện nối tiếp RS-232 để điều chỉnh dễ dàng với ACHseries

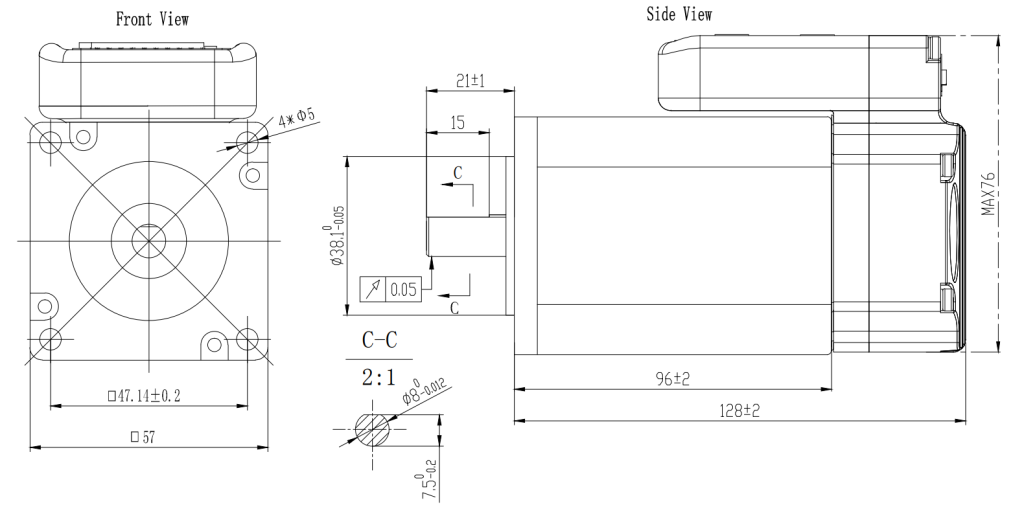

Bản vẽ

Đường đặc tính

Thông số chi tiết Datasheet

iSV-B23xxxT-S21_datasheet.pdf

Hướng dẫn sử dụng Manual

iSV-B23xxxT-S21_quick_start.pdf

Tải xuống bản vẽ 2D

ISV-B23130T-S21_Model.pdf

Tải xuống bản vẽ 3D

ISV-B23130T-S21__3D

BẢO HÀNH

Sản phẩm Leadshine được bảo hành 1 năm, hỗ trợ kỹ thuật sau bảo hành.

HƯỚNG DẪN AN TOÀN

1. Sử dụng bảo hộ lao động để đảm bảo an toàn
2. Ngồi trên ghế, cách mặt đất khi thao tác lắp ráp điện tử, đấu điện và sử dụng nguồn điện bất kỳ
3. Bàn tháo lắp các thiết bị điện tử sạch sẽ, thuận tiện, không để ổ điện trên bàn
4. Sử dụng găng tay cao su khi lắp ráp để không làm hỏng các thiết bị điện tử
5. Đọc hướng dẫn trước khi thao tác để không lắp nhầm các thiết bị không tương thích, nguồn hoặc dòng không đúng làm cháy nổ.
6. Khi hàn cần thao tác ở nơi chuyên dùng để hàn, có ống hút khói bụi, khí độc
