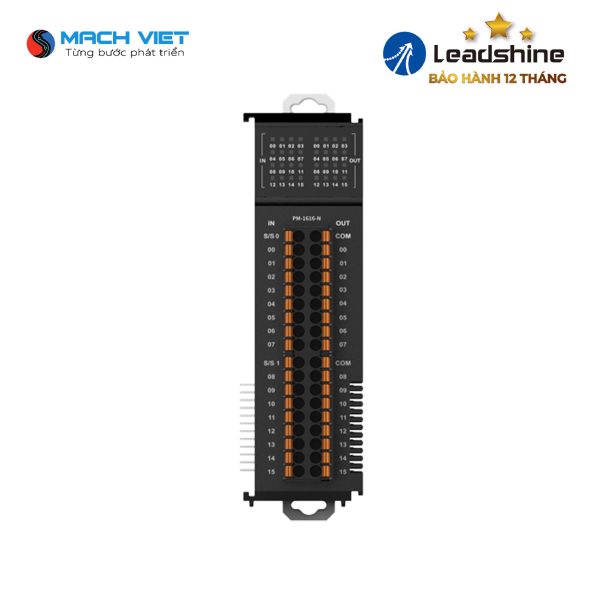

Module mở rộng 16 đầu vào 16 đầu ra PM-1616-N (PNP/NPN,NPN)
16 đầu vào kỹ thuật số, loại đầu vào NPN/PNP và 16 đầu ra kỹ thuật số, loại đầu ra NPN, đầu cuối đẩy vào
Mô tả
THÔNG SỐ CHUNG SẢN PHẨM
16 đầu vào kỹ thuật số, loại đầu vào NPN/PNP và 16 đầu ra kỹ thuật số, loại đầu ra NPN, đầu cuối đẩy vào
| Model | Mô-đun đầu vào và đầu ra kỹ thuật số PM-1616-N |
| Kênh | 16 đầu vào và 16 đầu ra |
| TẮT sang BẬT (Đầu vào) | >15VDC, 1,5mA trở lên |
| BẬT sang TẮT (Đầu vào) | <5VDC, 1.0mA hoặc thấp hơn |
| Điện áp đầu ra | 5-25VDC |
| Dòng điện đầu ra | 500mA/kênh |
| Tần số đầu vào/đầu ra | 10kHz |
| Thời gian phản hồi BẬT/TẮT | 20µs/50µs |
| Kiểu đầu vào | NPN/PNP |
| Loại đầu ra | NNPN |
| Trở kháng đầu vào (tối đa) | 4,7kΩ |
| Bảo vệ đầu vào | Cách ly bộ ghép quang, Bộ lọc nhiễu |
| Bảo vệ đầu ra | Cách ly bộ ghép quang, bảo vệ ngắn mạch và quá dòng |
| Chung | 1 chung cho 8 kênh đầu ra |
| Phần cuối | Đẩy vào |
| Kích thước | 111,92*30,9*101,5mm |
| Cài đặt | Thanh ray DIN tiêu chuẩn |
| Khác | Đèn LED chỉ báo tương ứng với từng kênh đầu vào |
Bản vẽ
Tải xuống
Catalog
R2-series-IO-Module-Catalogue.pdf
Hướng dẫn sử dụng Manual
R2-series-Extension-Module-User-Manual-V1.0.pdf
Bản vẽ 2D
Bản vẽ 3D
BẢO HÀNH
Sản phẩm Leadshine được bảo hành 1 năm, hỗ trợ kỹ thuật sau bảo hành.
HƯỚNG DẪN AN TOÀN
- Sử dụng bảo hộ lao động để đảm bảo an toàn
- Ngồi trên ghế, cách mặt đất khi thao tác lắp ráp điện tử, đấu điện và sử dụng nguồn điện bất kỳ
- Bàn tháo lắp các thiết bị điện tử sạch sẽ, thuận tiện, không để ổ điện trên bàn
- Sử dụng găng tay cao su khi lắp ráp để không làm hỏng các thiết bị điện tử
- Đọc hướng dẫn trước khi thao tác để không lắp nhầm các thiết bị không tương thích, nguồn hoặc dòng không đúng làm cháy nổ.
- Khi hàn cần thao tác ở nơi chuyên dùng để hàn, có ống hút khói bụi, khí độc
