THÔNG SỐ CHUNG SẢN PHẨM

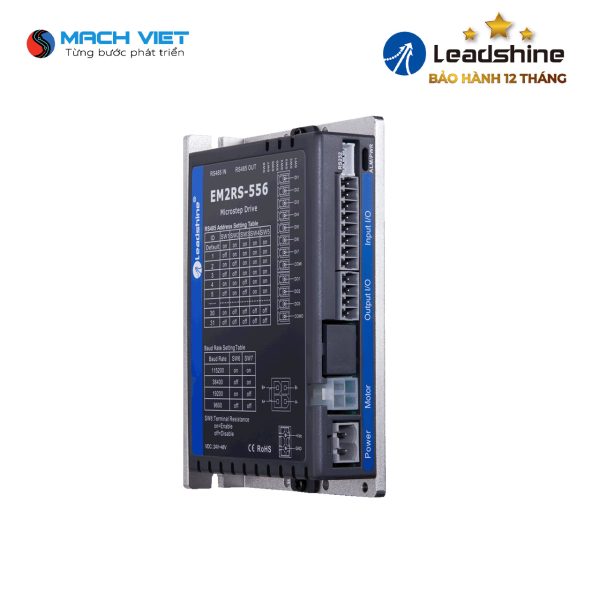

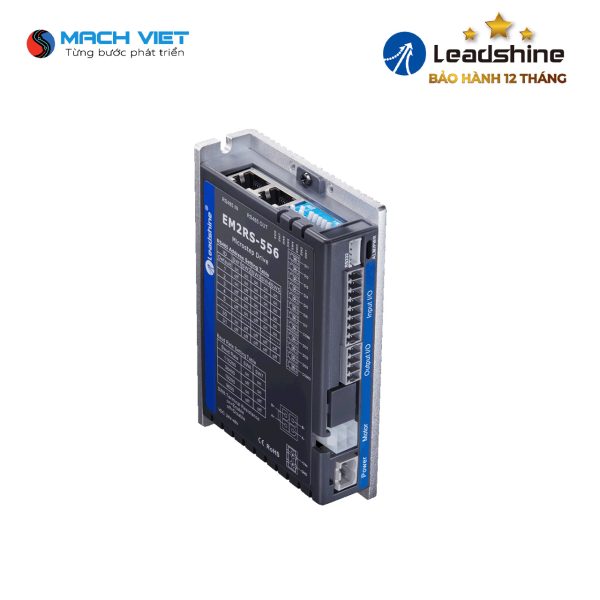

Dòng EM2RS là bộ truyền động bước dựa trên giao thức Modbus RTU chuẩn, sử dụng giao tiếp RS485 có thể kết nối mạng lên đến 31 trục. Chúng tích hợp tính năng PR với bảng vị trí 16 đoạn (Chế độ PR) có thể tiết kiệm bộ điều khiển bổ sung trong hầu hết các ứng dụng điểm-đến-điểm, giúp tăng cường đáng kể độ tin cậy của hệ thống và giảm chi phí. Dòng EM2RS cũng hỗ trợ tính năng giảng dạy, chế độ hoạt động của Vị trí Profile, Tốc độ Profile và Homing. EM2RS-556 có thể cấp nguồn cho động cơ bước NEMA 17, 23, 24 2 pha.

Ưu điểm

● Hỗ trợ Modbus RTU sử dụng RS485 bị cô lập

● Điện áp cung cấp 20-50VDC, dòng điện đầu ra tối đa 5,6A

● HMI, PLC hoặc I/O bên ngoài bắt đầu chuyển động

● 7 đầu vào có thể lập trình: giới hạn, gốc, dừng nhanh, đặt lại báo động, kích hoạt, JOG hoặc đầu vào bảng vị trí

● 3 đầu ra có thể lập trình: báo động, phanh, về đích / hướng dẫn / hoàn thành đường dẫn

● Các chế độ hoạt động: vận tốc hồ sơ, vị trí hồ sơ, về đích

● Giao tiếp RS232 cho Leadshine MotionStudio

● Bảo vệ quá áp, quá dòng, lỗi cáp động cơ, v.v.

Thông số kỹ thuật

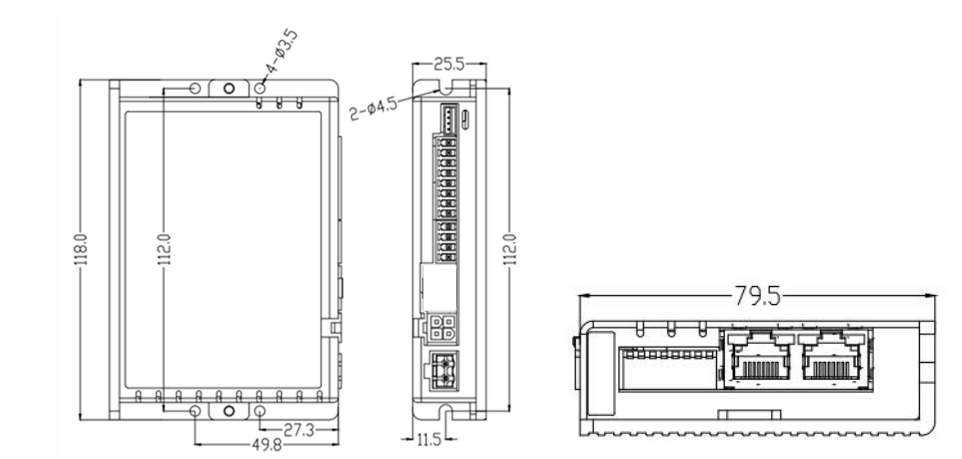

Bản vẽ

Tải xuống mô hình 3D

EM2RS-522,556,870_3D

BẢO HÀNH

Sản phẩm Leadshine được bảo hành 1 năm, hỗ trợ kỹ thuật sau bảo hành.
