Giới thiệu chung

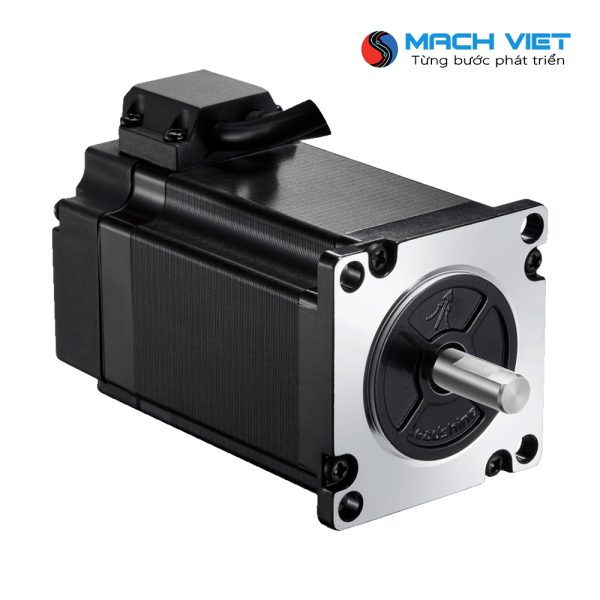

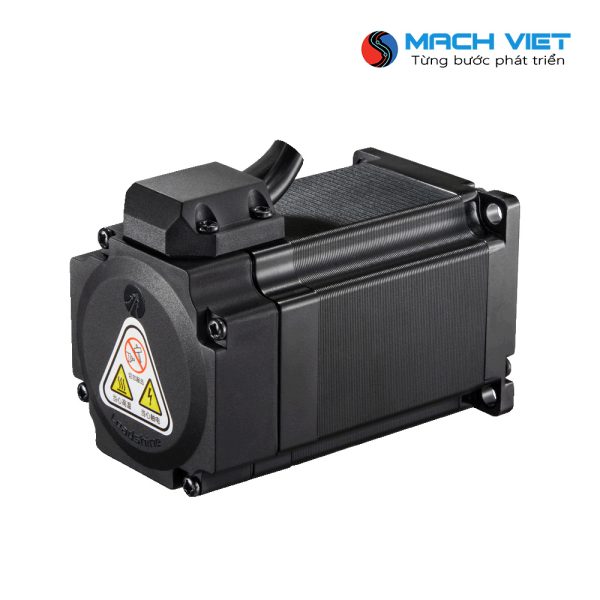

Động cơ bước vòng kín dòng CS-M được tích hợp bộ mã hóa vòng quay vi sai 1.000 dòng (4.000 lần đếm/vòng) hoặc 5.000 dòng (20.000 lần đếm/vòng). Được chế tạo từ vật liệu chất lượng cao, bao gồm vòng bi và trục, động cơ bước vòng kín này có thể được ứng dụng trong nhiều ứng dụng công nghiệp với hiệu suất vượt trội như độ chính xác cao, ít tỏa nhiệt và độ rung thấp.

Ưu điểm nổi bật

1. 2 pha, kích thước khung NEMA 23
2. dài 75 mm (2,95 inch)
3. Dòng điện pha 4 A
4. Mô-men xoắn giữ 1,3 Nm (185 oz-in)
5. Kích thước trục 8 mm (0,315 inch)
6. Bộ mã hóa quay tích hợp 1.000 dòng (4.000 lần đếm/vòng quay)
7. Độ chính xác cao, nhiệt độ động cơ thấp và độ rung thấp

Thông số kỹ thuật

Bản vẽ

Bản vẽ

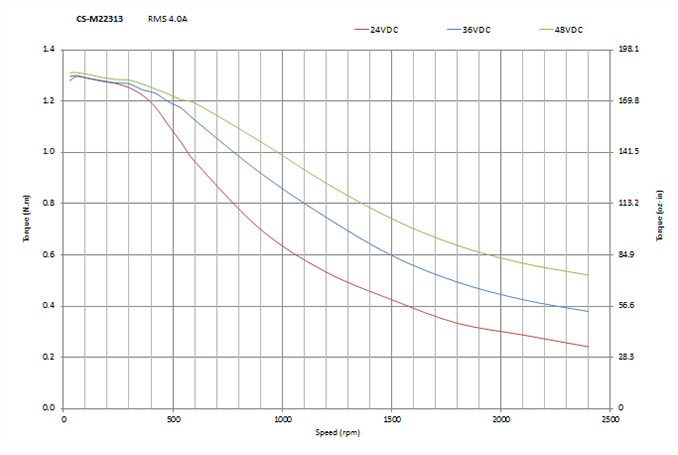

Đường đặc tính

Tải xuống 2D, 3D

CS-M22313_MS31

CS-M22313_3D

Bảo trì, bảo hành

1. Tư vấn kỹ thuật miễn phí
2. Bảo hành 12 tháng
3. Hỗ trợ kỹ thuật trực tiếp từ kỹ sư Mạch Việt

Chú ý

1. Sử dụng bảo hộ lao động để đảm bảo an toàn
2. Ngồi trên ghế, cách mặt đất khi thao tác lắp ráp điện tử, đấu điện và sử dụng nguồn điện bất kỳ
3. Bàn tháo lắp các thiết bị điện tử sạch sẽ, thuận tiện, không để ổ điện trên bàn
4. Sử dụng găng tay cao su khi lắp ráp để không làm hỏng các thiết bị điện tử
5. Đọc hướng dẫn trước khi thao tác để không lắp nhầm các thiết bị không tương thích, nguồn hoặc dòng không đúng làm cháy nổ.
6. Khi hàn cần thao tác ở nơi chuyên dùng để hàn, có ống hút khói bụi, khí độc
