Giới thiệu chung

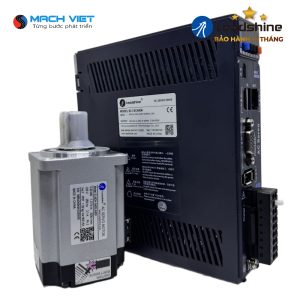

Sản phẩm servo AC dòng EL7-EC là servo kỹ thuật số AC 220V 1ph hiệu suất cao được thiết kế cho vị trí/vận tốc/mô-men xoắn kiểm soát chính xác cao với công suất định mức lên tới 2,0kW cung cấp giải pháp hoàn hảo cho các ứng dụng khác nhau với quá trình điều chỉnh dễ dàng. Dựa trên giao thức ETG COE + EtherCAT DSP402, nó có thể được kết nối liền mạch với bộ điều khiển/ổ đĩa hỗ trợ giao thức chuẩn này.

Bộ truyền động servo AC dòng EL7-EC sử dụng chip Xử lý tín hiệu số (DSP) và Mô-đun nguồn thông minh (IPM) mới nhất với tích hợp các thành phần nhỏ gọn và độ tin cậy cao. Sử dụng tính toán PID tốt nhất để điều khiển điều chế độ rộng xung (PWM),

Dòng sản phẩm EL7-EC của chúng tôi là sản phẩm tốt nhất trong danh mục sản phẩm này.

Thông số kỹ thuật

• Bộ truyền động servo có công suất định mức từ 400W đến 2000W
• I/O có thể cấu hình bởi người dùng: 4 DI, 3 DO và 2 đầu vào cảm ứng tốc độ cao Cổng I/O DB15
• Cổng điều chỉnh USB Type-C, ổn định và dễ dàng sử dụng
• Được trang bị điện trở tái tạo bên trong
• Kiểm soát vòng lặp vị trí, vận tốc và mô-men xoắn
• Các chức năng servo bao gồm điều khiển theo dõi điểm không (ZTC), giảm rung (cộng hưởng cơ học và rung động cuối), bù ma sát và điều chỉnh độ lợi tự động
• Các chức năng an toàn như Tắt mô-men xoắn an toàn (STO) với xếp hạng SIL3
• Động cơ phù hợp với công suất định mức từ 30W đến 400W
• Động cơ có bộ mã hóa từ/quang 23 bit
• Phanh giữ tùy chọn

Bản vẽ cơ khí

Tải xuống mô hình 3D

EL7-400_3D_drawing
